Wybrane Projekty

Integracja maszyn pakujących palety

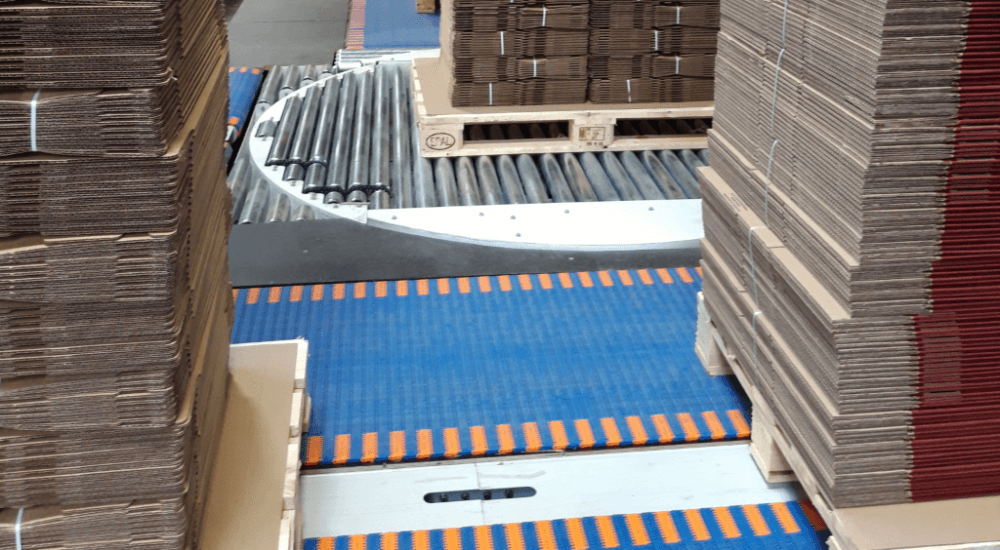

Projekt w branży kartoniarskiej obejmował zintegrowanie wiązarki i owijarki w linię pakującą. Klient zakupił nowe maszyny. Zakres prac obejmował wykonanie niezbędnych transporterów, wygrodzenia bezpieczeństwa, a także kompletną automatykę oraz sterowanie. Zainstalowane transportery, w tym wyrównywanie palet oraz wygrodzenia zostały zaprojektowane i wykonane przez nas. Całość zadania dopełniali nasi automatycy poprzez zintegrowanie automatyki i bezpieczeństwa linii.  Prace montażowe transporterów, wygrodzeń, a także uruchomienie linii w pełnym automacie przeprowadziły nasze ekipy montażowo-serwisowe. Szkolenie pracowników Klienta zostało przeprowadzone wspólnie z dostawcami wiązarki i owijarki.

Układ odbioru palet z maszyn produkcyjnych oraz transfer za pomocą tramwaju na linię pakowania

Zlecenie z branży kartoniarskiej. Zadanie obejmowało:

– uzbrojenie siedmiu maszyn w bufory poprodukcyjne,

– dobór transportera mobilnego typu tramwaj,

– doposażenie w transportery linii pakowania.

Układ jest dostosowany do obsługi pakietów tektury transportowanych bez palet – założenie przyszłościowe Klienta.

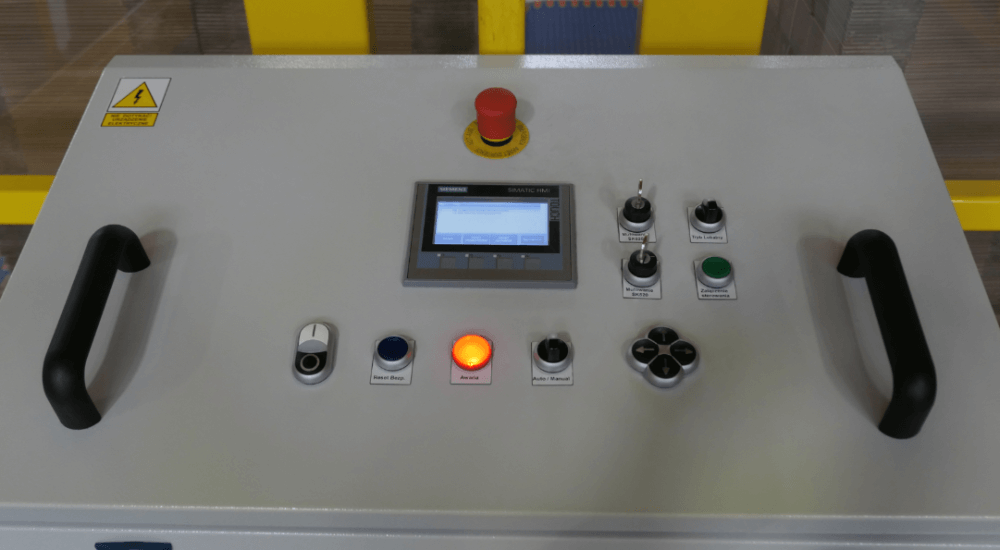

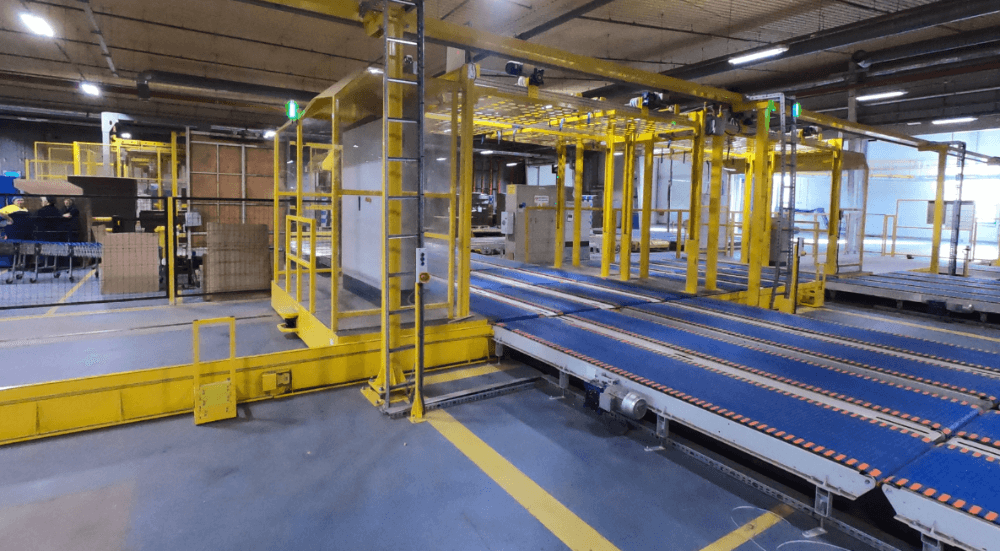

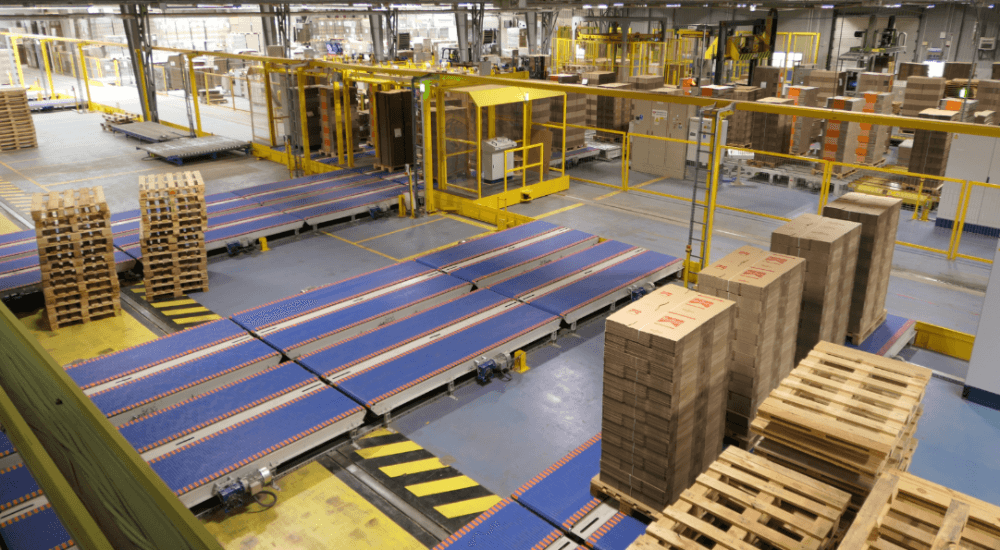

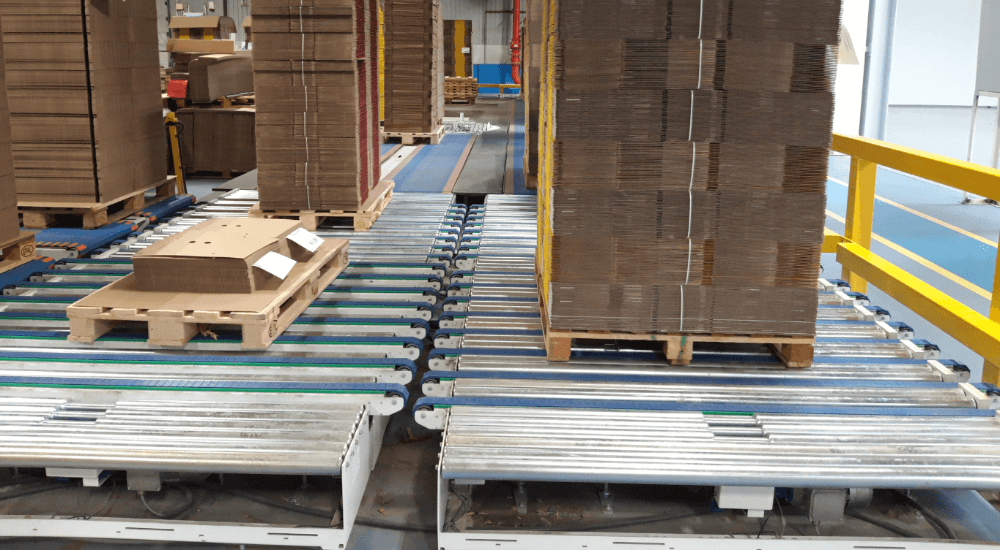

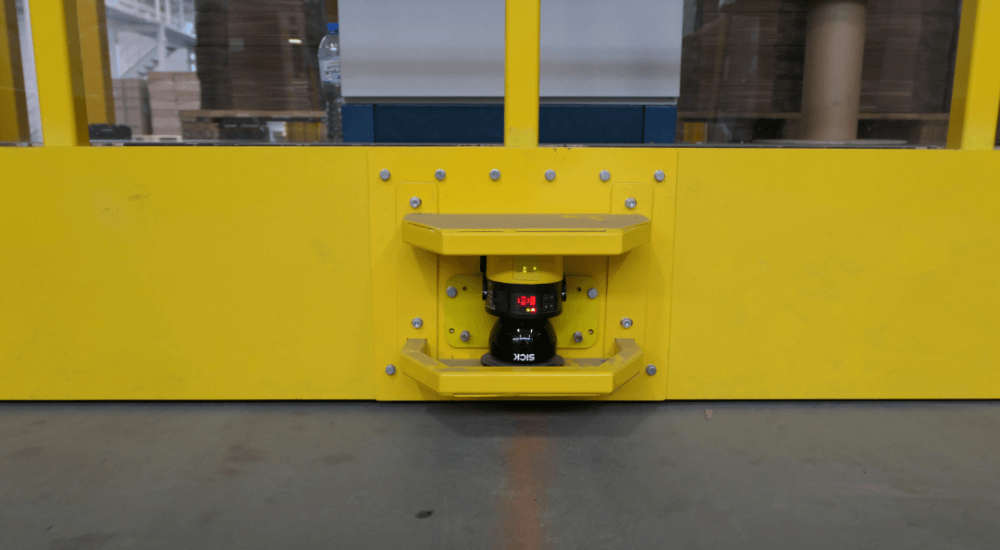

Zakres naszych prac: zaprojektowanie i wykonanie transporterów taśmowych modułowych jako buforów za maszynami produkcyjnymi – bufory w nitkach pojedynczych lub podwójnych; zaprojektowanie i wykonanie transportera mobilnego tzw. tramwaju –  wyposażonego w osiem stanowisk paletowych z dociskami o łącznej nośności 8 ton, konstrukcja tramwaju umożliwia również transfer dużych pakietów. Transportery na linii pakującej: transportery odbiorcze z tramwaju – taśmowe modułowe oraz uzupełnienie linii w transportery paletowe łańcuchowe, krzyżowe – rolkowo-pasowe oraz obrotnice rolkowe. Zakres zadania obejmował także część automatyki i sterowania do naszych urządzeń z uwzględnieniem bezpieczeństwa. Zadanie wymagało integracji z systemem informatycznym Klienta.

Układ łączący wyjście z jednej maszyny produkcyjnej z wejściem drugiej maszyny produkcyjnej

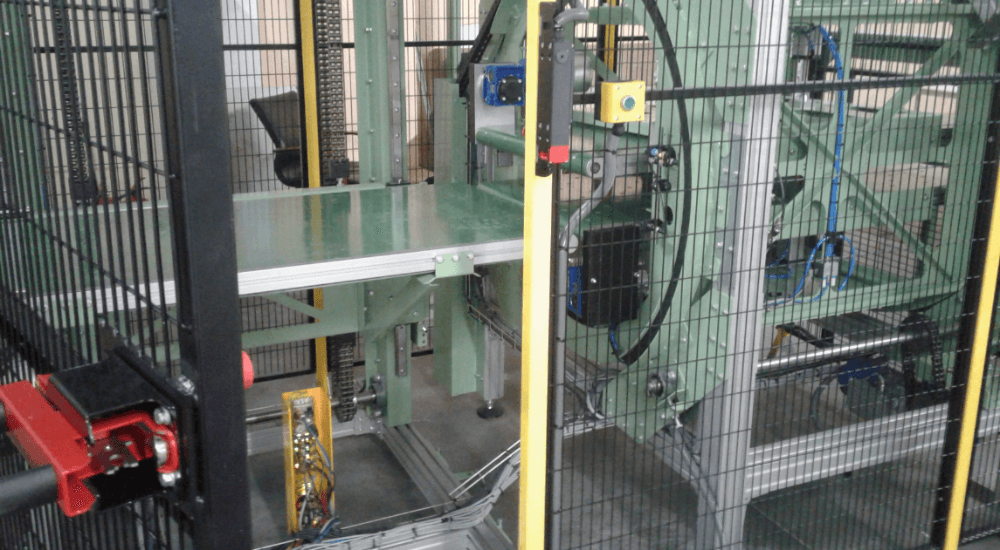

Klient – producent worków papierowych. Zadanie obejmowało zaprojektowanie i wykonanie układu transporterów i urządzeń niezbędnych do wykonania zadań pośrednich. Układ w kolejności składa się z transportera na stole obrotowym – zmiana kierunku transportu o 90° z dodatkową funkcją ręcznego wyprowadzenia pakietu z linii transportującej, urządzenie wyciskające wstępnie z worków nadmiar powietrza i ewentualnie obracające pakiet; następnie winda transportująca pakiet na wysokość 3 m, na tej wysokości zlokalizowane są kolejne transportery usytuowane nad maszyną produkcyjną. W linii transporterów jest urządzenie pozycjonujące pakiet na transporterze, a następnie odbywa się buforowanie pakietów, po zapełnieniu pierwszego transportera następuje ponowny docisk powodujący ostateczne usunięcie nadmiaru powietrza. Po krótkim czasie wyciskania pakiety przemieszczają się kolejnymi transporterami do początku maszyny produkcyjnej. Zadanie kompleksowe: projekt, wykonanie, automatyka i sterowanie z bezpieczeństwem oraz montaż z uruchomieniem.
